Les colonnes de soutien ajustables BlackJack 3.0 sont conçues et mises à l’épreuve pour satisfaire ou surpasser les exigences de la norme CAN/CGSB-7.2-94 s’appliquant aux colonnes d’acier réglables.
Séries: BJ30x96, BJ30x102, BJ30x108 et BJ30x120
Matériaux :
- Tube BlackJack 3.0 (3 po x 3 po) – jauge 10
Finition :
- Tube – peinture en poudre noire
Installation :
- S’assurer que la colonne soit installée à la verticale et d’aplomb.
- La base de la colonne doit être alignée et fixée à une semelle adéquate.
- La plaque du dessus doit couvrir toute la largeur de la poutre supportée. La poutre doit être centrée sur la plaque du dessus et doit être continue sur tout la longueur.
- Le tube carré peut être coupé. S’assurer que la coupe est lisse, nivelée et à angle droit.
- Tourner le collet ou la tige filetée pour allonger la colonne à la hauteur désirée.
- Ajustement maximal de 4 po. Fixer la plaque du dessus sous la poutre avec (4) vis tire-fond 1/4″ x 2″.

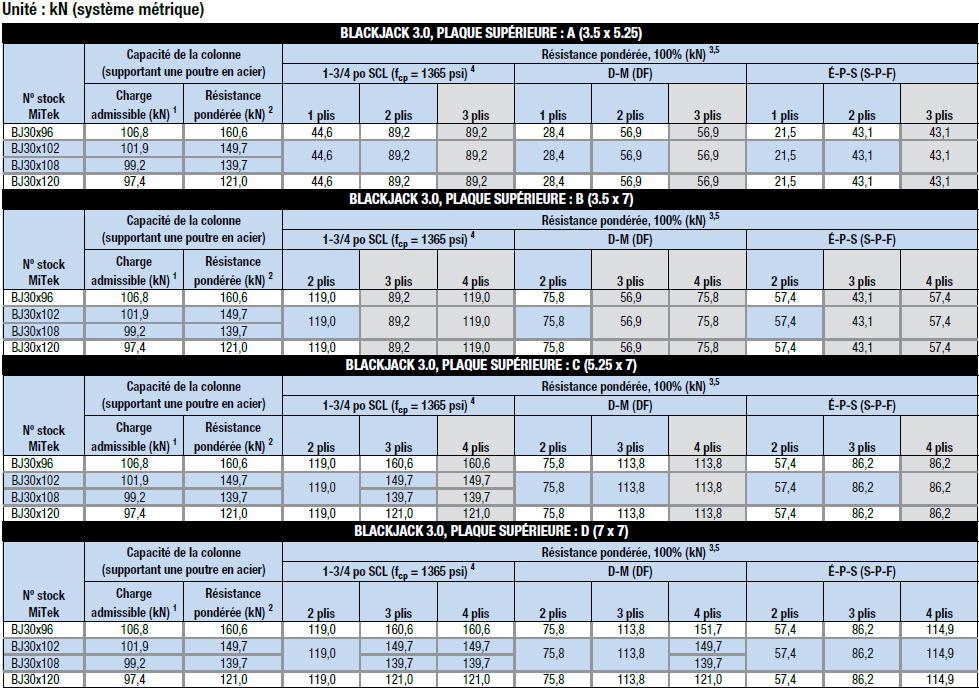

Tableaux de charges:
